A 12-stifts trådtätning för elektrisk kontaktär en precisionsförseglingskomponent utformad för att skydda enskilda trådinföringspunkter i flerstifts elektriska anslutningssystem. Genom att skapa en tät tätning runt varje kabel bidrar den till att minska risken för att vatten, damm, olja, kemikalier och andra föroreningar når känsliga terminaler. Den här artikeln förklarar struktur, material, funktioner, urvalskriterier, installationsöverväganden, vanliga applikationer och inköpsfaktorer som ingenjörer och köpare bör förstå när de anger en 12-stifts trådtätningslösning.
Innehållsförteckning
- Vad är en 12-stifts trådtätning för elektrisk kontakt?
- Hur är en 12-stifts trådtätning uppbyggd?
- Vad gör en 12-stifts trådtätning?
- Vilka material används vanligtvis?
- Vad bör man tänka på när man väljer en?
- Var används 12-stifts trådtätningar?
- Hur ska en trådtätning installeras?
- Vilka problem kan en dåligt vald tätning orsaka?
- Hur förbättrar specialtillverkning kontaktförslutningen?
- Vad bör köpare fråga en trådtätningstillverkare?
- Vanliga frågor
- Slutliga överväganden

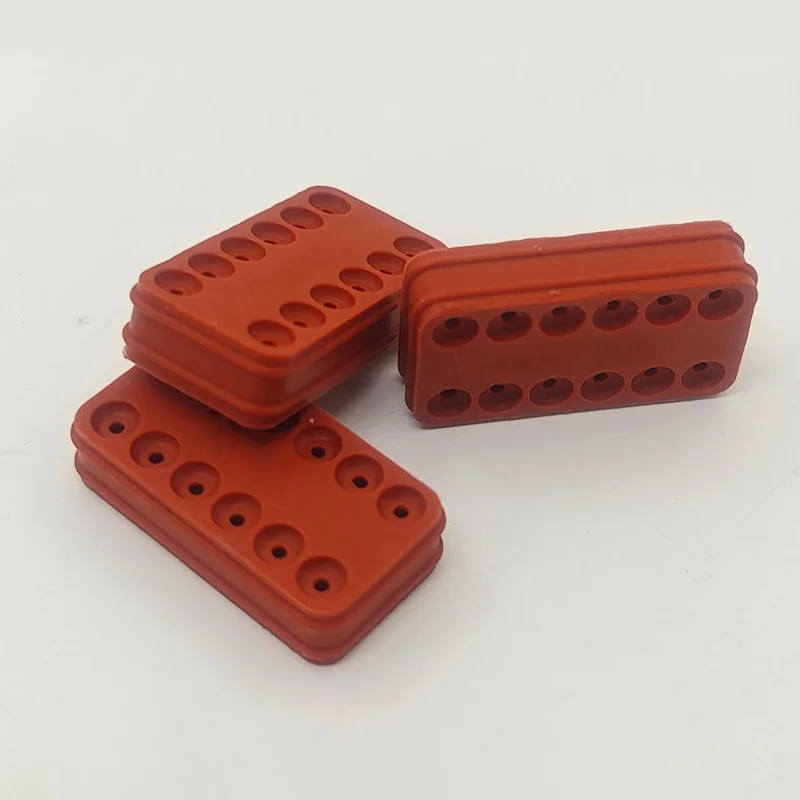

Vad är en 12-stifts trådtätning för elektrisk kontakt?
A 12-stifts trådtätning för elektrisk kontaktär en tätningskomponent avsedd för en elektrisk kontakt som innehåller tolv individuella anslutningspositioner. Dess primära syfte är att täta området där kablar passerar in i kontakthuset, vilket hjälper till att förhindra att oönskade ämnen når de interna terminalerna.
Till skillnad från själva kontaktdonshuset är en trådtätning normalt en relativt liten elastomer komponent. Dess prestanda beror i hög grad på dimensionell noggrannhet, materialegenskaper, kompatibilitet med tråddiameter, kompression och geometrin hos kontaktdonets kavitet.
I praktiska applikationer fungerar tätningen tillsammans med kontakthuset, terminaler, ledningar, låsmekanismer och andra tätningselement. Ett komplett tätningssystem kan därför inte utvärderas av enbart gummikomponenten. Trådtätningen måste matcha kontaktdonets design och kabeldimensionerna exakt.
För elektriska system med flera stift är det särskilt viktigt att täta varje trådingångspunkt eftersom en liten öppning runt en kabel kan bli en ingångsväg för fukt, damm, olja eller andra föroreningar. Med tiden kan kontaminering bidra till korrosion, instabil elektrisk prestanda, isoleringsproblem eller för tidigt komponentfel.
Nyckelpunkt:En 12-stifts trådtätning är inte bara en gummiring. Det är en precisionstätningskomponent som måste fungera tillsammans med kontakthuset och tråden för att skapa en pålitlig miljöbarriär.
Hur är en 12-stifts trådtätning uppbyggd?
En typisk 12-stifts kopplingstätningslösning kan innehålla flera tätningsområden som motsvarar individuella trådhåligheter. Beroende på anslutningskonstruktionen kan tätningen tillverkas som en individuell trådtätning, en tätningskomponent med flera kaviteter eller en annan specialiserad konfiguration.
Tätningsområdet förlitar sig normalt på kontrollerad interferens mellan elastomeren och de omgivande anslutningskomponenterna. När tråden är korrekt införd, komprimeras tätningsläppen eller tätningsytan runt trådmanteln samtidigt som den förblir säkert placerad inuti anslutningshålet.
De viktigaste strukturella faktorerna inkluderar vanligtvis:
- Innerdiameter:Måste motsvara den tillämpliga tråd- eller kabeldiametern.
- Ytterdiameter:Måste passa anslutningshålet utan överdriven deformation.
- Tätande läppar:Ge kontrollerad kontakt runt trådytan.
- Retentionsfunktioner:Hjälp till att hålla tätningen korrekt placerad under monteringen.
- Materialtjocklek:Påverkar kompression, flexibilitet och långsiktigt tätningsbeteende.
- Övergripande geometri:Måste matcha kontakthuset och terminalkonfigurationen.
Eftersom små dimensionsavvikelser kan påverka tätningsprestandan är precisionsgjutning och konsekvent kvalitetskontroll viktiga för produktionsapplikationer.
Vad gör en 12-stifts trådtätning?
Huvudfunktionen är att skapa en miljöbarriär runt trådens ingångspunkt. Dess praktiska värde sträcker sig dock bortom enkel vattentätning.
| Fungera | Ändamål | Typisk förmån |
|---|---|---|
| Fuktskydd | Begränsar vatten som kommer in genom trådöppningar | Minskar fuktrelaterade elektriska problem |
| Dammskydd | Begränsar partikelförorening | Hjälper till att upprätthålla renare anslutningshåligheter |
| Resistens mot föroreningar | Ger en barriär mot utvalda miljöföroreningar | Förbättrar kontaktens hållbarhet |
| Trådgränssnittstätning | Upprätthåller kontakt mellan tätning och vajermantel | Stöder konsekvent miljöskydd |
| Vibrationsstöd | Upprätthåller tätningskontakt under mekanisk rörelse | Hjälper till att minska läckage orsakat av vibrationer |
| Temperaturmotstånd | Bibehåller tätningsegenskaper inom det angivna temperaturområdet | Stöder drift i krävande miljöer |
Den faktiska skyddsnivån beror på det kompletta anslutningssystemet, inklusive höljesdesign, passande skick, tråddimensioner, tätningsmaterial, monteringskvalitet och testkrav. Därför bör en tätning aldrig specificeras oberoende av dess avsedda anslutningssystem.
Vilka material används vanligtvis?
Materialval är ett av de viktigaste besluten när man utvecklar eller köper en trådtätning. Olika elektriska miljöer utsätter tätningskomponenter för olika kombinationer av temperatur, fukt, oljor, kemikalier, vibrationer och mekanisk påfrestning.
| Materialtyp | Typiska egenskaper | Potentiella applikationer |
|---|---|---|
| Silikongummi | Flexibel, bra temperaturprestanda, lämplig för många elektriska tätningsapplikationer | Fordon, sensorer, elektriska kontakter |
| EPDM | Bra väder- och miljöbeständighet | Utomhus- och bilapplikationer |
| NBR | Användbar där motståndskraft mot vissa oljor och petroleumbaserade ämnen krävs | Industri- och fordonsmiljöer |
| FKM | Hög kemikalie- och temperaturbeständighet för krävande miljöer | Specialiserade fordons- och industrisystem |

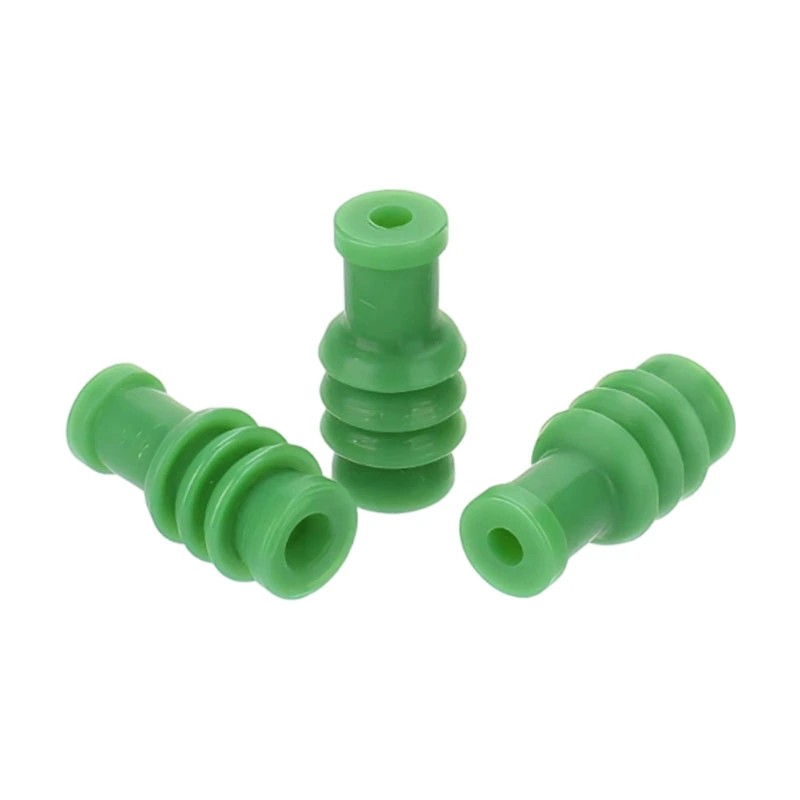

Silikongummi övervägs ofta för tätning av elektriska anslutningar eftersom dess flexibilitet gör det möjligt för det att anpassa sig runt trådmantel samtidigt som tätningskontakten bibehålls över temperaturförändringar. Men det korrekta materialet bör alltid väljas utifrån den faktiska driftsmiljön snarare än att bara välja det vanligaste alternativet.
Materialvalstips:Utvärdera temperatur, kemikalieexponering, kompressionsbeteende, kompatibilitet med trådmantel, förväntad livslängd och miljöförhållanden tillsammans innan du bekräftar gummiblandningen.
Vad bör man tänka på när man väljer en?
Att välja en 12-stifts trådtätning innebär mer än att matcha antalet anslutningspositioner. Köpare och ingenjörer bör bekräfta de fullständiga dimensions- och miljökraven innan de lägger en produktionsorder.
-
Tråddiameter
Bekräfta den faktiska ytterdiametern på trådisoleringen. En tätning utformad för en väsentligt annorlunda diameter kan skapa otillräcklig kompression eller överdriven monteringskraft. -
Anslutningshålets dimensioner
Tätningens yttre geometri måste matcha anslutningshålrummet exakt. -
Gummimaterial
Välj föreningen efter temperatur, fukt, kemikalier, oljor, UV-exponering och andra miljöfaktorer. -
Hårdhet
Gummihårdhet påverkar införingskraft, kompression, flexibilitet och tätningskontakt. -
Temperaturområde
De förväntade lägsta och högsta driftstemperaturerna bör definieras före materialgodkännande. -
Miljöskyddskrav
Bestäm den erforderliga miljöskyddsnivån för hela anslutningsenheten. -
Monteringsprocess
Manuell insättning, automatiserad kabelledningsmontering, polkrympning och anslutningskoppling kan ställa olika krav på tätningen. -
Produktionsvolym
Projekt med stora volymer kan motivera dedikerade verktyg och optimerade formningsprocesser, medan applikationer med låga volymer kan kräva olika utvecklingsstrategier.
Var används 12-stifts trådtätningar?
En 12-stifts tätningskonfiguration kan användas överallt där flera elektriska kretsar behöver passera genom en kontakt samtidigt som miljöskyddet bibehålls.
- Kablage för fordon:Motorrum, karosselektronik, belysningssystem, sensorer, styrmoduler och andra elektriska system för fordon.
- Elfordon:Utvalda elektriska lågspänningsgränssnitt, sensorer, styrsystem och elektrisk extrautrustning.
- Industriell utrustning:Maskiner, automationssystem, styrskåp, sensorer, motorer och mobil utrustning.
- Jordbruksmaskiner:Utrustning som utsätts för lera, regn, damm, vibrationer och temperaturförändringar.
- Byggmaskiner:Tung utrustning som kräver hållbara elektriska anslutningar i krävande utomhusmiljöer.
- Elsystem utomhus:Utrustning som utsätts för regn, damm, fukt och förändrade miljöförhållanden.
- Specialiserad elektronisk utrustning:Tillämpningar som kräver kompakt flerkretsledning med miljötätning.
Den exakta applikationen avgör material, dimensioner, tätningsstruktur och valideringsmetod som krävs. En komponent som är lämplig för ett skyddat inomhuskontrollsystem kanske inte är lämplig för ett exponerat motorrum eller en kraftig utomhusmaskin.
Hur ska en trådtätning installeras?
Korrekt installation är viktigt eftersom även en högkvalitativ tätning kan förlora sin effektivitet om den skadas, är felaktigt placerad eller kopplas ihop med en olämplig tråd.
- Inspektera tätningen:Kontrollera efter skärsår, sprickor, deformation, blixt, föroreningar eller andra synliga defekter.
- Bekräfta trådkompatibilitet:Kontrollera att tråddiametern motsvarar det specificerade tätningsintervallet.
- Förbered tråden:Se till att trådmanteln är ren och oskadad.
- Placera tätningen korrekt:Se till att tätningskomponenten är orienterad enligt anslutningsdesignen.
- Sätt i terminalen försiktigt:Undvik att riva eller rulla tätningsläppen under terminalinsättning.
- Verifiera terminallagring:Kontrollera att terminalen har nått rätt läge och låsmekanism.
- Inspektera den slutliga monteringen:Kontrollera tätningspositionen och kontaktens passande skick innan du testar.
För automatiserad produktion bör tätningen också utvärderas med avseende på kompatibilitet med införingsutrustning, verktyg, monteringshastighet och smörjkrav. Överdriven insättningskraft kan skada tätningen eller tråden, medan otillräcklig kompression kan minska miljöskyddet.
Vilka problem kan en dåligt vald tätning orsaka?
Många kopplingstätningsproblem härrör från en oöverensstämmelse mellan tätningen och den faktiska applikationen snarare än från konceptet med själva tätningssystemet.
| Potentiellt problem | Möjlig orsak | Rekommenderat förebyggande |
|---|---|---|
| Vatten eller fukt tränger in | Felaktiga dimensioner eller otillräcklig kompression | Verifiera tråd- och kavitetsdimensioner |
| Tätning rivning | Överdriven insättningskraft eller skarpa kanter | Granska monteringsverktyg och komponentgeometri |
| Trådrörelse | Dålig retention eller olämplig tätningsstruktur | Kontrollera anslutnings- och tätningskompatibilitet |
| Härdning eller sprickbildning | Material som är olämpligt för driftsmiljön | Välj en kompatibel gummiblandning |
| Överdriven monteringskraft | Fel tätningsstorlek eller överdriven störning | Optimera dimensioner och hårdhet |
| För tidig tätningsdeformation | Långvarig kompression eller temperaturexponering | Utvärdera kompressionsbeteende och serviceförhållanden |
Dessa frågor visar varför köpbeslut bör baseras på fullständiga tekniska specifikationer snarare än endast pris eller utseende.
Hur förbättrar specialtillverkning kontaktförslutningen?
Standardtätningskomponenter är praktiska när anslutnings- och tråddimensionerna redan matchar en etablerad design. However, many OEM and industrial projects require customized geometry because of special connector cavities, unusual wire diameters, limited installation space, or demanding environmental conditions.
Specialtillverkning gör att tätningsprofil, dimensioner, material, hårdhet, färg och produktionsprocess kan utvecklas runt kundens applikation.
Till exempel kan ett anpassat 12-stifts trådtätningsprojekt kräva:
- Anpassade innerdiametrar för olika trådspecifikationer
- Speciell yttre geometri för ett proprietärt kontakthus
- Olika tätningsläppdesigner
- Specifik gummihårdhet
- Anpassade färger för kretsidentifiering
- Materialval baserat på temperatur eller kemikalieexponering
- Verktyg utvecklat från ritningar, prover eller 3D-data
- Konsekvent dimensionell kontroll för produktion av stora volymer
Zhejiang Guoming Rubber Technology Co., Ltd.kan övervägas när man skaffar skräddarsydda gummitätningskomponenter för elektriska anslutningsapplikationer. För OEM-projekt kan tillhandahållande av fullständig teknisk information i början av utvecklingen hjälpa till att minska onödiga samplingscykler och förbättra kommunikationen mellan kontaktdesignern, tätningstillverkaren och monteringsteamet.
Vad bör köpare fråga en trådtätningstillverkare?
Innan de väljer leverantör bör inköpsteamen upprätta en tydlig teknisk checklista. Detta hjälper till att förhindra att en komponent som ser korrekt ut används i en olämplig applikation.
✓ Vilka gummimaterial finns tillgängliga?
✓ Vilket tråddiameterområde kan tätningen rymma?
✓ Kan leverantören tillverka enligt ritningar eller prover?
✓ Kan leverantören utveckla skräddarsydda verktyg?
✓ Vilka dimensionella toleranser kan bibehållas?
✓ Vilka temperatur- och miljöförhållanden har materialet designats för?
✓ Kan produktionsprover tillhandahållas före massproduktion?
✓ Vilka kvalitetskontrollprocedurer finns tillgängliga?
✓ Kan leverantören stödja OEM-produktion i stora volymer?
✓ Kan leverantören tillhandahålla konsekvent batch-till-batch-kvalitet?
För industri- och bilprogram bör köpare också överväga produktionskonsistens, spårbarhet, teknisk kommunikation, verktygshantering, förpackning, leveransförmåga och långsiktig leveransstabilitet.
Ett pålitligt leverantörsförhållande bör sträcka sig längre än det första provet. Långsiktig kontaktprestanda beror på att bibehålla stabila materialegenskaper, dimensionell noggrannhet och produktionskontroller över flera partier.
Vanliga frågor
Vad är huvudsyftet med en 12-stifts trådtätning för elektrisk kontakt?
Dess primära syfte är att täta trådingångspunkter i en 12-positions elektrisk kontakt och minska inträngningen av vatten, damm och andra miljöföroreningar i kontaktsystemet.
Är silikongummi lämpligt för en 12-stifts trådtätning?
Silikongummi kan vara lämpligt för många applikationer för tätning av elektriska anslutningar på grund av dess flexibilitet och temperaturprestanda. Det slutliga materialvalet bör dock baseras på den faktiska temperaturen, kemiska, mekaniska och miljökrav.
Gör en 12-stifts trådtätning hela kontakten vattentät?
Inte av sig själv. Miljöskyddet beror på den kompletta kontaktenheten, inklusive hölje, terminaler, trådtätningar, passande ytor, pluggar, låsfunktioner och monteringskvalitet.
Kan en 12-stifts trådtätning anpassas?
Ja. Beroende på tillverkare och applikation kan dimensioner, tätningsprofiler, material, hårdhet, färg och andra egenskaper anpassas enligt tekniska krav.
Hur väljer jag rätt storlek på trådtätningen?
Börja med den faktiska trådens ytterdiameter och anslutningshålets dimensioner. Tätningen ska ge lämplig kompression utan att skapa överdriven införingskraft eller skada vajermanteln.
Kan trådtätningar användas i biltillämpningar?
Ja. Trådtätningar används ofta som en del av förseglade bilkontakter och kablagesystem. Lämpligt material och design beror på fordonets placering och miljöförhållanden.
Varför är gummihårdhet viktig?
Hårdhet påverkar flexibilitet, kompression, införingskraft, tätningskontakt och långvarigt deformationsbeteende. Lämplig hårdhet bör bestämmas tillsammans med kontaktdonets design och tråddimensioner.
Vilken information ska jag tillhandahålla för en offert för anpassad trådtätning?
Användbar information inkluderar ritningar, prover, anslutningshåldimensioner, tråddiameter, materialkrav, driftstemperatur, miljöförhållanden, förväntad kvantitet, applikation och eventuella test- eller kvalitetsspecifikationer.
Slutliga överväganden
A 12-stifts trådtätning för elektrisk kontaktär en liten komponent med en viktig roll i tillförlitligheten hos en elektrisk anslutning med flera kretsar. Dess effektivitet beror på interaktionen mellan material, geometri, trådstorlek, anslutningshålighet, kompression, monteringsprocess och miljöförhållanden.
För ingenjörsteam är det viktigaste steget att definiera den fullständiga driftsmiljön innan man väljer tätningsmaterial och dimensioner. För inköpsteam bör leverantörskapacitet, tillverkningskonsistens, anpassningsstöd och kvalitetskontroll beaktas tillsammans med enhetspriset.
När en standardkomponent inte kan uppfylla kraven kan en OEM-designad trådtätning ge en mer exakt passform för anslutningssystemet. Att arbeta direkt från tekniska ritningar, prover eller dimensionsspecifikationer kan också hjälpa tillverkare att utveckla en tätningslösning som är bättre anpassad till den slutliga applikationen.
