Vattentät Single Wire Seal Blå

I vilka situationer skulle du behöva en sådan liten vattentät enkeltrådstätning blå?

Ledningsnätet måste gå genom kontakten, men när vatten väl kommer in i det utgångshålet blir terminalerna gröna och signalerna blir förstörda.

Köra i regnet, använda en högtrycksslang för biltvätt, vatten kryper längs med trådisoleringen in i kontakten

Vid montering på produktionslinjen hoppas vi att tätningarna är lätta att montera och pressa, och att även om tråddiametern är lite avvikande så kan den fortfarande installeras.

Dess vattentäta logik kan sammanfattas i bara tre meningar när du bryter ner den.

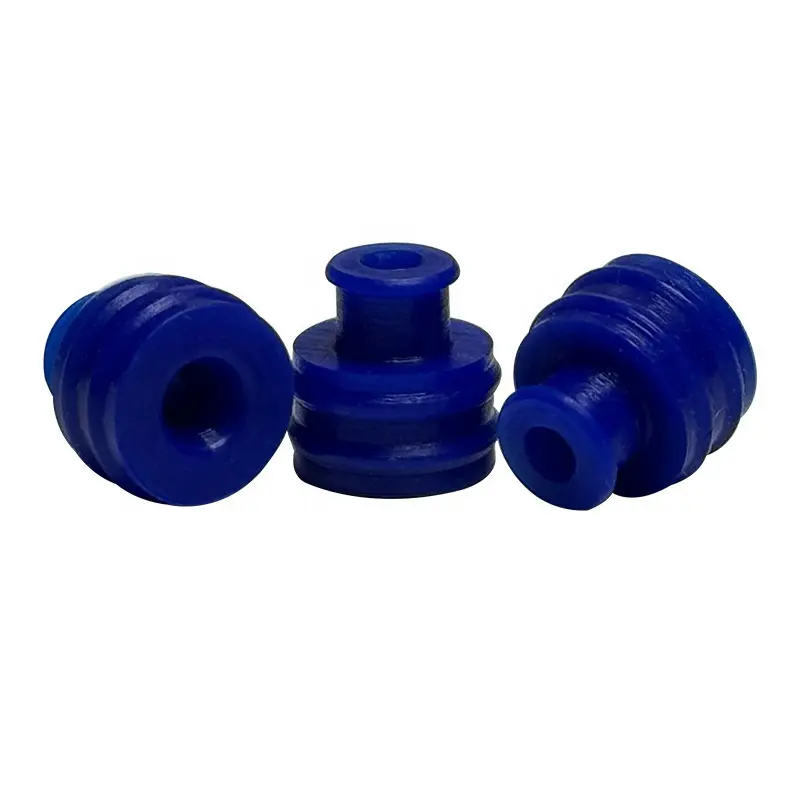

Tråden går först genom hålet - det centrala genomgående hålet fastnar på trådisoleringen. Detta är det första sigillet; om vatten försöker smyga sig längs tråden, blockeras det först.

Revbenskompression – tre vågor av ribbor på huvudkroppen pressas in i anslutningshålen och passar tätt på flera punkter med hålväggarna, så att vattnet inte kan hitta några luckor att sippra igenom.

Det trumpetformade röret är slätt - toppen har en smal hals med en trumpetöppning för att styra ledningsriktningen, vilket gör monteringen rak och säkerställer en tät tätning.

De tre armeringsjärnen är inte bara för dekoration: montering har oundvikligen vissa avvikelser. Om en stapel är feljusterad kan de andra två fortfarande stödja den - det är poängen med att ha flera cirkulära staplar.

Produktparameter (specifikation)

Ingenjörens perspektiv

Det finns två saker som är värst för montering: för tätt och det går inte in, för löst och det kommer inte att täta. Att ha tre ringribbor ger fler kontaktpunkter, vilket använder elasticitet för att tillgodose tråddiametertoleranser - oavsett om det är lite tjockt eller tunt, finns det en ribba som stödjer den, så presskraften är precis rätt och kommer inte att skada terminalen.

Inköpsperspektiv

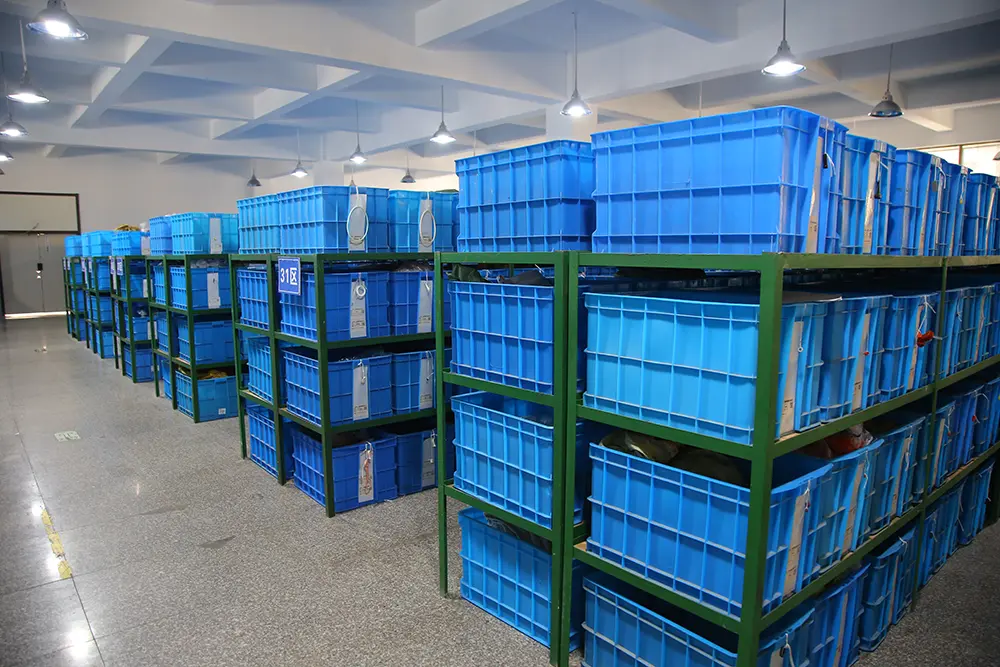

Inga omvägar i processen: ritningar eller faktiska föremål → prover → installationsverifiering → produktionsschemaläggning. Vanliga formar finns i lager och små partier kan beställas. Fabriken ligger i Wenzhou; du är välkommen att besöka för att kontrollera materialen, formarna och inspektionsstationerna – det är mer pålitligt än att bara höra en introduktion.

Materialteknologiskt perspektiv

Halva värdet av en tätning kommer från materialet. Standard silikon studsar tillbaka bra och motstår åldrande; för oljiga förhållanden, byt till EPDM; om du behöver extra motstånd mot olja och lösningsmedel, gå med NBR. Att använda samma form med olika material ger dig i princip en produkt för ett annat arbetsvillkor.

Kvalitetsinspektionsperspektiv

Innan du lämnar fabriken, finns det tre kontroller: första delen för storlek, slumpmässiga inspektioner för utseende under processen, och en manuell plus utrustning dubbelkontroll före leverans. Processen låter enkel, men det är bara dagligt repetitivt grymtarbete – små delar, stora problem om något går fel.

Jag har utvecklat och tillverkat tätningsdelar i nästan 20 år, och jag har stor respekt för vattenrelaterade tätningsutmaningar. GM681372 kan se ut som en liten komponent, men varje enhet som monteras på fordon har ett fast åtagande: blockera vatteninträngning effektivt.
