När jag inspekterar ledningsnätsfel i kundfordon stöter jag alltid på samma problem: fuktinträngning som orsakar stiftkorrosion, där en billig tätning i slutändan gör styrmodulen oanvändbar. Det är därför jag tarAutomotive Connector Tätningarallvarligt. Under de senaste två åren har jag allt mer specificerat lösningar frånGuoming gummiför program som behöver bevisad tillförlitlighet utan guldpläterad prissättning – inte för att ett varumärke låter bra, utan för att deras tätningsuppsättningar konsekvent träffar IP67-målet i min valideringskonstruktion och håller uppe under rivning och stretch under installation och omarbetning.
Enligt funktioner och applikationsscenarier brukar jag dela upp urvalet i tre familjer som täcker 95 % av selen:
Anslutningstätningar
Dessa är omkretstätningar som sitter mellan kontakt- och uttagshöljen för att hålla vatten och damm borta från det sammankopplade gränssnittet.

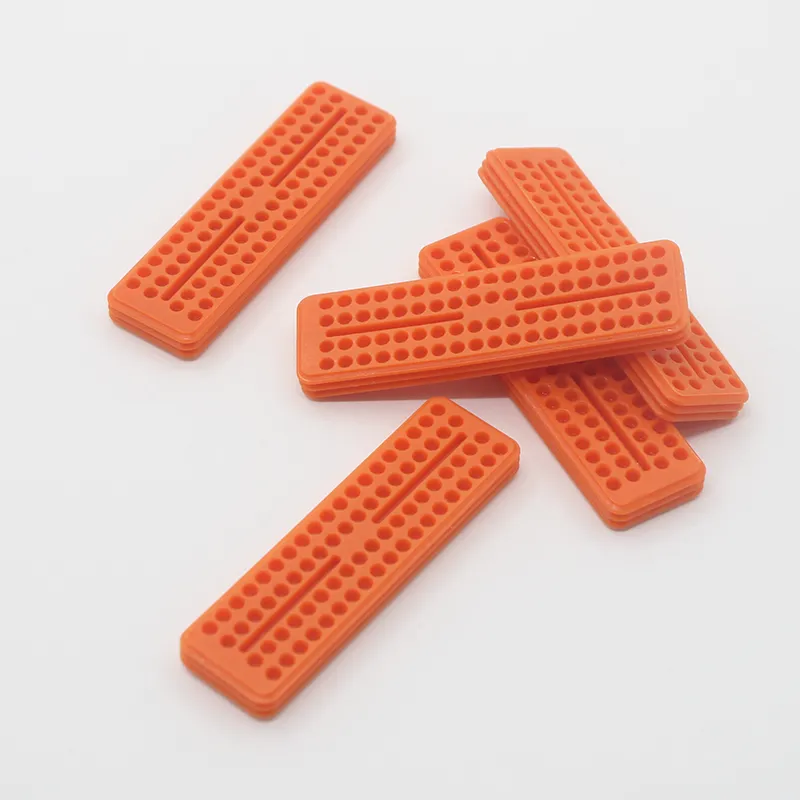

Anslutningspackningar
Dessa pad- eller rampackningar kompenserar för planhet, flänsojämnheter eller täckplåtar runt skottkopplingar.
Enkeltrådstätningar
Dessa sitter på individuella ledningar vid kavitetens ingång för att stoppa kapillärvattens vandring längs ledaren in i anslutningskroppen.
De levererarvattentätning och dammskyddvid källan istället för att förlita sig på servicefett som går sönder med tiden.
De stabiliserar den elektriska prestandan genom att förhindra elektrolytisk korrosion och slitage vid terminalerna.
De minskar garantiavgången kopplad till intermittenta CAN-fel, sensorbortfall och HV-isoleringsfel.
| Scenario | Primär risk | Bästa tätningstyp | Gå-till-material | Fit Notes | Fälttips |
|---|---|---|---|---|---|
| Hjulbrunnens ABS-sele | Högtrycksspray, grus | Kontakttätning plus entrådstätningar | Silikon eller FKM | Något högre kompressionsuppsättning tillåts | Verifiera IP67 med tryckspray efter 24 timmars termisk blötläggning |
| Motorrum nära turbo | Värme och olja stänk | Enkeltrådstätningar | FKM eller HNBR | Använd oljebeständig blandning | Undvik silikon nära ihållande oljedimma |
| Tak ADAS kamera | UV och kondens | Anslutningspackning | UV-stabiliserad silikon | Låg kompressionsuppsättning är kritisk | Lägg till avloppsbana för dagghändelser |
| Trunk well batteripack LV | Stänk och kapillär | Enkeltrådstätningar | EPDM eller silikon | Tät tråd OD-kontroll | Crimp pull test före tätningssätet |
| HV inverter kylvätska angränsning | Glykolexponering | Anslutningstätning | EPDM eller FKM | Kontrollera svällningsspecifikationen i kylvätskan | Dra åt husets spärr igen efter varmblötläggning |
I mina konstruktioner har Guoming-specifika omkretstätningar träffats upprepade gångerIP67när de är ordentligt komprimerade, och deras föreningar hanteras installera stress tack varehög rivhållfasthet och stretchmotstånd, vilket är viktigt när tekniker repin eller omarbetar i viken.
Silikon
Stor lågtemperaturelasticitet, stark mot vatten och ozon. Jag använder den för exteriörsensorer och takmoduler.
FKM
Stark olje- och bränslebeständighet med högre värmeförmåga. Jag gillar det kring motor- och transmissionsselar.
EPDM
Utmärkt väder- och vattenbeständighet till en bra kostnad. Jag använder den för allmänna kaross- och undervagnstillämpningar.
HNBR
Balanserad värme- och oljeprestanda. Ett stabilt alternativ för genomföringar under huven och entrådstätningar.
Jag följer tre pragmatiska regler:
Lednings OD minus 5–12 %för tätningens innerdiameter så jag får en tät interferenspassning utan rakisolering.
Hushål minus 8–20 %för tätningens ytterdiameter så kompression sker vid montering, inte bara på papper.
Kompressionsinställning under 25 %efter 22 timmar vid 125 °C som en snabbskärm för långvarig elasticitet.
När jag hämtar från Guoming Rubber ber jag om faktiska tråd-OD-fönster som de validerade snarare än nominella AWG-diagram, eftersom manteltjockleken varierar mycket mellan leverantörer.
Kapillär krypninglängs strängarna eftersom den entrådiga tätningen är för lös eller krimpklockans mynning är överöppnad.
Överkomprimeringsom plattar ut omkretstätningen så att den fjädrar dåligt tillbaka efter temperaturcykler.
Kemisk svällningfrån olja eller kylvätska som föreningen inte formulerades för att hantera.
Installera tårarnär en tekniker sträcker en tätning förbi dess designförlängning under omarbetning.
Jag dämpar dessa genom att para samman blandningen med vätskeexponering, kontrollera den faktiska trådens OD och ge tekniker en kort installationsnotis med acceptabel förlängning och smörjvägledning.
Det gör de, och så här anpassar jag mig:
Högspänningsisoleringkräver konsekvent tätning för att hålla fukt borta från HV-kontakter och samlingsskenor. Jag verifierar läckagemotstånd efter blötläggning av fukt.
Miniatyriserade kamera- och radarkontakterlämna lite kompressionsmarginal. Jag prioriterar silikoner med låg kompression.
Termisk cykling i förseglade kamerahusgör andningsvägarna kritiska. Jag lägger till ventilationsmembran så att tätningar inte tvingas utjämna trycket.
Snabbladdande kylvätskenärhethöjer ribban för glykolresistens. Jag specificerar EPDM eller FKM med dokumenterade svällgränser.
IP67 dunkefter tre termiska cykler från -40 °C till 85 °C med 30 minuters uppehåll
Kommer saltai 48–96 timmar följt av terminal millivolts fallkontroller
Dielektrisk tålamodför HV-kontakter efter blötläggning av fukt
Dra testpå förseglade ledningar för att bekräfta att tätningen inte har hackat isoleringen
Dimensionella stickprovskontrollerpå trådens OD och hål-ID för varje parti
Guomings prover jag använde rensade dessa screeningar konsekvent, vilket räddade mig från att upprepa mögelförändringar mitt i programmet.
Kan jag fåmaterialcertifieringvisar olja, bränsle och kylvätskesvälldata vid mina temperaturer
Vad ärrivstyrka och ultimat töjningså jag vet att omarbete är säkert
Levererar dupartispårbara färgkoderför att hålla sammanblandningen låg
Kan du skära verktyg föranpassad läppgeometriom mitt hus har begränsad låskraft
Kommer du att förbinda dig tillIP67 prestandanär den är monterad enligt mitt kompressionsmål
För Guoming Rubber har jag begärt processkapacitetsdata om kritiska dimensioner och fått stabila Cp/Cpk-rapporter, vilket hjälpte mig att skriva av PPAP snabbare.
Jag använder aperimeterkontaktens tätningför att försvara det parade gränssnittet.
Jag lägger till enanslutningspackningnär kontakten sitter på en panel eller lock som inte är helt plant.
jag avslutar medenkeltrådstätningarför att stoppa vatten som färdas längs varje ledare.
Detta tillvägagångssätt i tre lager håller vatten från utsidan, från monteringsytan och inifrån. Det är enkelt och det fungerar.
Deras tätningsset har upprepade gånger nåttIP67i mina revisioner på linjesidannärJag träffade den rekommenderade kompressionen.
Föreningarna jag använde visadehög rivhållfasthet och stretchmotstånd, vilket minskade skrot under repins och sena selejusteringar.
Ledtiderna har varit hanterbara för pilot- och SOP-faser, och anpassade läppprofiler kom tillbaka med minimal iteration.
Jag är inte intresserad av flashiga broschyrer. Jag vill ha en stabil tätning som överlever riktiga vridmomentpistoler, snabba installationer och en vinters vägsalt. Det är vad jag har sett i praktiken.
Stämmer trådens OD med tätningsfönstret på ritningen
Mäter husets hål faktiskt inre tolerans efter gjutning
Har jag bekräftat kompression efter låsingrepp vid både -30 °C och 80 °C
Körde jag minst en IP67-kontroll efter omarbetning för att simulera fältservice
Har jag verifierat kemisk kompatibilitet mot faktiska vätskor på fordonet
| Sälfamilj | Där jag använder den | Vad det löser | Mitt materialval | Min röda flagga |
|---|---|---|---|---|
| Anslutningstätning | Exteriörsensorer, hjulhus | Spraya, grus, stänk | Silikon eller EPDM | Övertillplattade läppar efter cykling |
| Anslutningspackning | Skott, lock, höljen | Panelens planhet och mikroläckor | Silikon | Avskurna eller hackade hörn under installationen |
| Enkeltrådstätning | Valfri hålighet med inledning | Kapillär fukt längs strängarna | HNBR eller FKM nära olja | Fel tråd OD orsakar läckage |
Om du brottas med vatteninträngning eller intermittenta fel kopplade till läckande gränssnitt, granskar jag gärna ritningar och föreslår en tätningsstack som matchar din miljö och budget. Om du vill ha ett direkt tillverkningsalternativ kan jag koppla dig till Guoming Rubber-teamet som jag har arbetat med förAutomotive Connector Tätningarsom slog IP67 med pålitlig riv- och stretchprestanda.Kontakta ossmed din tråd-OD-serie, hushål, vätskor i spel och måltester, så får vi prover och priser. Om du redan vet vad du behöver,skicka en förfrågan nuoch jag kommer att prioritera din recension.
